索引的常见模型

索引的出现是为了提高查询效率，但是实现索引的方式却有很多种，所以这里也就引入了索引模型的概念。可以用于提高读写效率的数据结构很多，这里我先给你介绍三种常见、也比较简单的数据结构，它们分别是哈希表、有序数组和搜索树。

哈希表是一种以键 - 值（key-value）存储数据的结构，我们只要输入待查找的键即 key，就可以找到其对应的值即 Value。哈希的思路很简单，把值放在数组里，用一个哈希函数把 key 换算成一个确定的位置，然后把 value 放在数组的这个位置。

不可避免地，多个 key 值经过哈希函数的换算，会出现同一个值的情况。处理这种情况的一种方法是，拉出一个链表。

所以，哈希表这种结构适用于只有等值查询的场景，比如 Memcached 及其他一些 NoSQL 引擎。

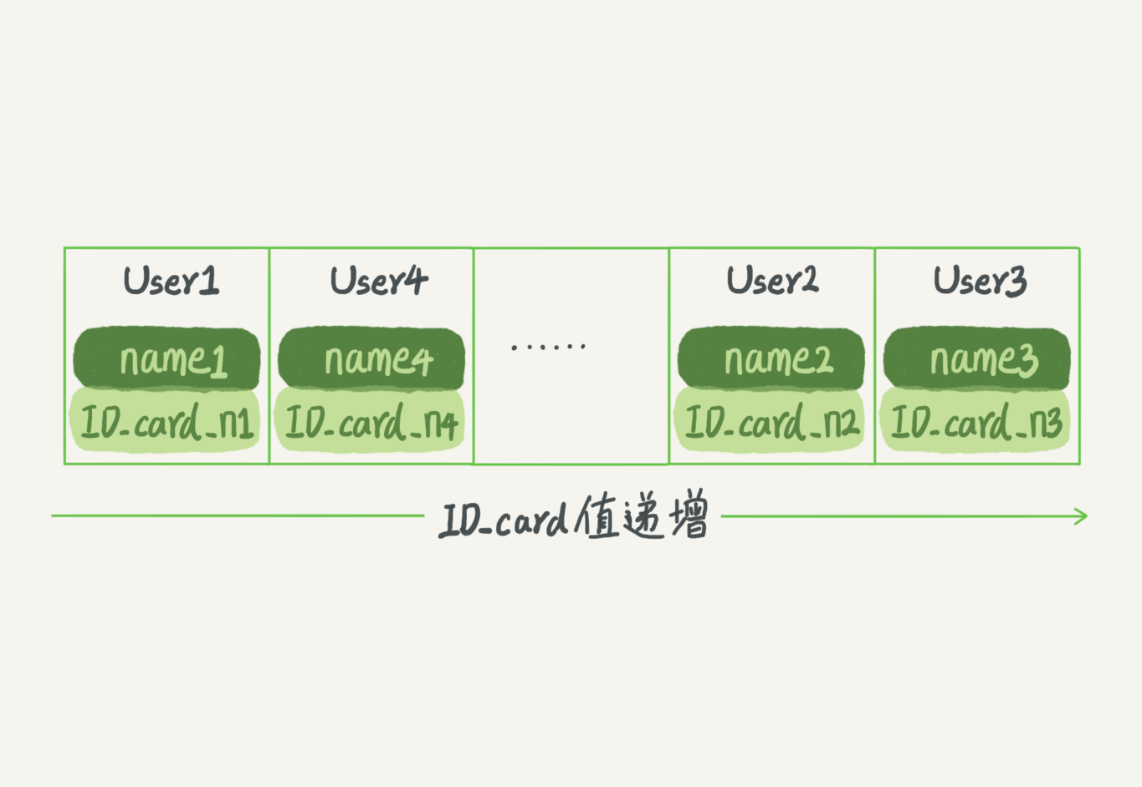

而有序数组在等值查询和范围查询场景中的性能就都非常优秀。还是上面这个根据身份证号查名字的例子，如果我们使用有序数组来实现的话，示意图如下所示：

这里我们假设身份证号没有重复，这个数组就是按照身份证号递增的顺序保存的。这时候如果你要查 ID_card_n2 对应的名字，用二分法就可以快速得到，这个时间复杂度是 O(log(N))。

同时很显然，这个索引结构支持范围查询。你要查身份证号在[ID_card_X, ID_card_Y]区间的 User，可以先用二分法找到 ID_card_X（如果不存在 ID_card_X，就找到大于 ID_card_X 的第一个 User），然后向右遍历，直到查到第一个大于 ID_card_Y 的身份证号，退出循环。

如果仅仅看查询效率，有序数组就是最好的数据结构了。但是，在需要更新数据的时候就麻烦了，你往中间插入一个记录就必须得挪动后面所有的记录，成本太高。

所以，有序数组索引只适用于静态存储引擎，比如你要保存的是 2017 年某个城市的所有人口信息，这类不会再修改的数据。

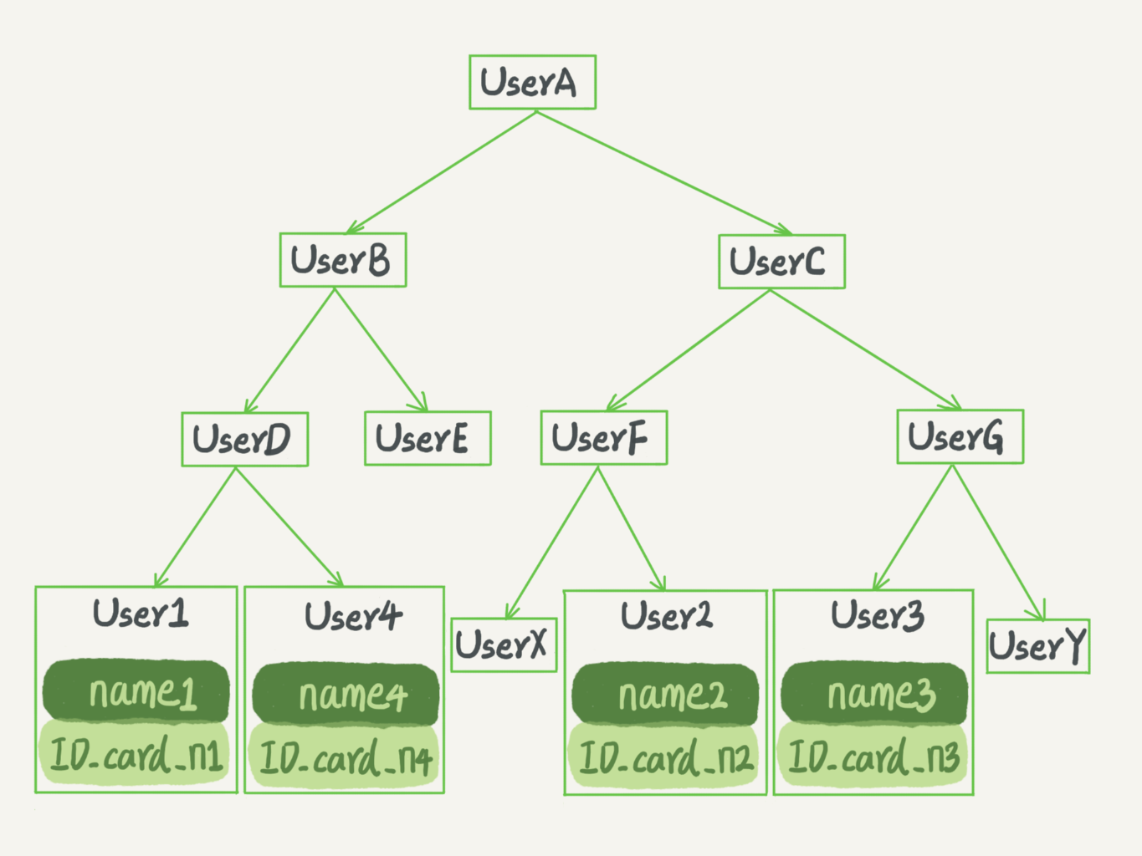

二叉搜索树也是课本里的经典数据结构了。还是上面根据身份证号查名字的例子，如果我们用二叉搜索树来实现的话，示意图如下所示：

二叉搜索树的特点是：父节点左子树所有结点的值小于父节点的值，右子树所有结点的值大于父节点的值。这样如果你要查 ID_card_n2 的话，按照图中的搜索顺序就是按照 UserA -> UserC -> UserF -> User2 这个路径得到。这个时间复杂度是 O(log(N))。

当然为了维持 O(log(N)) 的查询复杂度，你就需要保持这棵树是平衡二叉树。为了做这个保证，更新的时间复杂度也是 O(log(N))。

树可以有二叉，也可以有多叉。多叉树就是每个节点有多个儿子，儿子之间的大小保证从左到右递增。二叉树是搜索效率最高的，但是实际上大多数的数据库存储却并不使用二叉树。其原因是，索引不止存在内存中，还要写到磁盘上。

你可以想象一下一棵 100 万节点的平衡二叉树，树高 20。一次查询可能需要访问 20 个数据块。在机械硬盘时代，从磁盘随机读一个数据块需要 10 ms 左右的寻址时间。也就是说，对于一个 100 万行的表，如果使用二叉树来存储，单独访问一个行可能需要 20 个 10 ms 的时间，这个查询可真够慢的。

为了让一个查询尽量少地读磁盘，就必须让查询过程访问尽量少的数据块。那么，我们就不应该使用二叉树，而是要使用“N 叉”树。这里，“N 叉”树中的“N”取决于数据块的大小。

以 InnoDB 的一个整数字段索引为例，这个 N 差不多是 1200。这棵树高是 4 的时候，就可以存 1200 的 3 次方个值，这已经 17 亿了。考虑到树根的数据块总是在内存中的，一个 10 亿行的表上一个整数字段的索引，查找一个值最多只需要访问 3 次磁盘。其实，树的第二层也有很大概率在内存中，那么访问磁盘的平均次数就更少了。

N 叉树由于在读写上的性能优点，以及适配磁盘的访问模式，已经被广泛应用在数据库引擎中了。

在 MySQL 中，索引是在存储引擎层实现的，所以并没有统一的索引标准，即不同存储引擎的索引的工作方式并不一样。而即使多个存储引擎支持同一种类型的索引，其底层的实现也可能不同。

InnoDB 的索引模型

在 InnoDB 中，表都是根据主键顺序以索引的形式存放的，这种存储方式的表称为索引组织表。又因为前面我们提到的，InnoDB 使用了 B+ 树索引模型，所以数据都是存储在 B+ 树中的。

每一个索引在 InnoDB 里面对应一棵 B+ 树。

假设，我们有一个主键列为 ID 的表，表中有字段 k，并且在 k 上有索引。

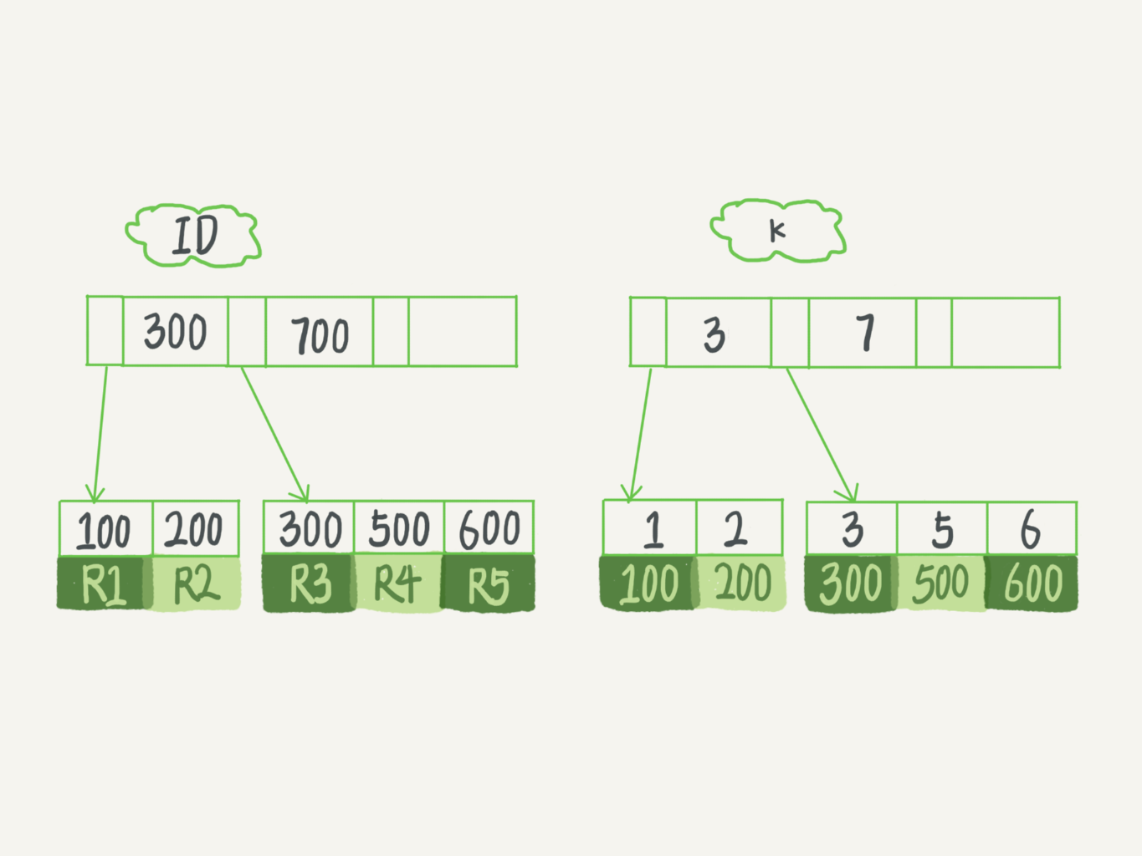

表中 R1~R5 的 (ID,k) 值分别为 (100,1)、(200,2)、(300,3)、(500,5) 和 (600,6)，两棵树的示例示意图如下。

从图中不难看出，根据叶子节点的内容，索引类型分为主键索引和非主键索引。

主键索引的叶子节点存的是整行数据。在 InnoDB 里，主键索引也被称为聚簇索引（clustered index）。

非主键索引的叶子节点内容是主键的值。在 InnoDB 里，非主键索引也被称为二级索引（secondary index）。

根据上面的索引结构说明，我们来讨论一个问题：基于主键索引和普通索引的查询有什么区别？

• 如果语句是 select * from T where ID=500，即主键查询方式，则只需要搜索 ID 这棵 B+ 树；

• 如果语句是 select * from T where k=5，即普通索引查询方式，则需要先搜索 k 索引树，得到 ID 的值为 500，再到 ID 索引树搜索一次。这个过程称为回表。

也就是说，基于非主键索引的查询需要多扫描一棵索引树。因此，我们在应用中应该尽量使用主键查询。

索引维护

B+ 树为了维护索引有序性，在插入新值的时候需要做必要的维护。以上面这个图为例，如果插入新的行 ID 值为 700，则只需要在 R5 的记录后面插入一个新记录。如果新插入的 ID 值为 400，就相对麻烦了，需要逻辑上挪动后面的数据，空出位置。

而更糟的情况是，如果 R5 所在的数据页已经满了，根据 B+ 树的算法，这时候需要申请一个新的数据页，然后挪动部分数据过去。这个过程称为页分裂。在这种情况下，性能自然会受影响。

除了性能外，页分裂操作还影响数据页的利用率。原本放在一个页的数据，现在分到两个页中，整体空间利用率降低大约 50%。

当然有分裂就有合并。当相邻两个页由于删除了数据，利用率很低之后，会将数据页做合并。合并的过程，可以认为是分裂过程的逆过程。

自增主键是指自增列上定义的主键，在建表语句中一般是这么定义的： NOT NULL PRIMARY KEY AUTO_INCREMENT。

插入新记录的时候可以不指定 ID 的值，系统会获取当前 ID 最大值加 1 作为下一条记录的 ID 值。

也就是说，自增主键的插入数据模式，正符合了我们前面提到的递增插入的场景。每次插入一条新记录，都是追加操作，都不涉及到挪动其他记录，也不会触发叶子节点的分裂。

而有业务逻辑的字段做主键，则往往不容易保证有序插入，这样写数据成本相对较高。

除了考虑性能外，我们还可以从存储空间的角度来看。假设你的表中确实有一个唯一字段，比如字符串类型的身份证号，那应该用身份证号做主键，还是用自增字段做主键呢？

由于每个非主键索引的叶子节点上都是主键的值。如果用身份证号做主键，那么每个二级索引的叶子节点占用约 20 个字节，而如果用整型做主键，则只要 4 个字节，如果是长整型（bigint）则是 8 个字节。

显然，主键长度越小，普通索引的叶子节点就越小，普通索引占用的空间也就越小。

所以，从性能和存储空间方面考量，自增主键往往是更合理的选择。

有没有什么场景适合用业务字段直接做主键的呢？还是有的。比如，有些业务的场景需求是这样的：

1. 只有一个索引；
2. 该索引必须是唯一索引。

一定看出来了，这就是典型的 KV 场景。

由于没有其他索引，所以也就不用考虑其他索引的叶子节点大小的问题。

这时候我们就要优先考虑上一段提到的“尽量使用主键查询”原则，直接将这个索引设置为主键，可以避免每次查询需要搜索两棵树。

总结

1. B+ 树能够很好地配合磁盘的读写特性，减少单次查询的磁盘访问次数。
2. 由于 InnoDB 是索引组织表，一般情况下建议创建一个自增主键，这样非主键索引占用的空间最小。
3. 索引的作用：提高数据查询效率
4. 常见索引模型：哈希表、有序数组、搜索树
5. 哈希表：键 - 值(key - value)。
6. 哈希思路：把值放在数组里，用一个哈希函数把key换算成一个确定的位置，然后把value放在数组的这个位置
7. 哈希冲突的处理办法：链表
8. 哈希表适用场景：只有等值查询的场景
9. 有序数组：按顺序存储。查询用二分法就可以快速查询，时间复杂度是：O(log(N))
10. 有序数组查询效率高，更新效率低
11. 有序数组的适用场景：静态存储引擎。
12. 二叉搜索树：每个节点的左儿子小于父节点，父节点又小于右儿子
13. 二叉搜索树：查询时间复杂度O(log(N))，更新时间复杂度O(log(N))
14. 数据库存储大多不适用二叉树，因为树高过高，会适用N叉树
15. InnoDB中的索引模型：B+Tree
16. 索引类型：主键索引、非主键索引主键索引的叶子节点存的是整行的数据(聚簇索引)，非主键索引的叶子节点内容是主键的值(二级索引)
17. 主键索引和普通索引的区别：主键索引只要搜索ID这个B+Tree即可拿到数据。普通索引先搜索索引拿到主键值，再到主键索引树搜索一次(回表)
18. 一个数据页满了，按照B+Tree算法，新增加一个数据页，叫做页分裂，会导致性能下降。空间利用率降低大概50%。当相邻的两个数据页利用率很低的时候会做数据页合并，合并的过程是分裂过程的逆过程。
19. 从性能和存储空间方面考量，自增主键往往是更合理的选择。
20. 索引是排好序的快速查找的数据结构。
21. Hash结构：查询速度快，查询时间复杂度为O(1)。但不支持范围查询和排序。
22. 二叉树：查询时间复杂度O(log(N))，但容易造成左倾或右倾两边不平衡情况，导致树高过高，磁盘IO成本高。
23. 平衡二叉树：自动调节两边平衡。但每个节点只有两个子节点，当数据过多的时候，树高也过高，磁IO成本也相对高。
24. B树： 每个节点都存储key和data，要找到具体的数据，需要进行一次中序遍历按序来扫，导致查询效率不稳定。并且查询的最小单位是页，每页默认16K，数据页的大小有限，节点包含数据信息，会导致查询的数据变少，IO读写次数变多。
25. B+树：只有叶子节点存储data。每个数据的查询效率稳定相等。非叶子节点不带有数据信息，一次性读入内存的需要查找的关键字也就越多，相对IO读写次数就降低了。
